관로구 방수장치
관로구 방수장치
용도
지중 통신선로의 구조물(맨홀,핸드홀 및 전력구등)에 매설된 관로구에 케이블이 수용된 상태에서 관로측으로부터 우수의 침투 또는 유입을 방지하기 위하여 사용한다.
제품의 특징
- 1. 설치 및 해체 작업이 용이하여 시공시간을 단축시킨다.
- 2. 수팽창고무를 장착하여 완벽한 방수효과가 있다.
- 3. 고무 부분에 띠모양의 주름을 주어 보다 방수효과가 완벽하도록 하였다.
- 4. 각 관로구 규격(100mm,175mm)별로 통신선Size에 맞는 분리대를 사용하여,모든 규격에 시공할 수 있으며 부품 교환이 용이하다.
- 5. 점검 보수가 용이하며, 재사용이 가능하다.
- 6. 제품이 가볍고 견고하여 취급과 보관이 용이하며, 반영구적이다.
- 7. 어떠한 작업조건에서도 간편하게 사용할 수있다.
- 8. 설치후 볼트캡을 장착하여 케이블의 손상 및 작업자의 부상을 예방한다.
- 9. 사용자가 원하는 MD규격 및 조수에 따라 고무패킹을 제작가능하다.
관로구 규격
| 관로구 내경(mm) | 분리대 구성 | 비 고 |
|---|---|---|
| 175,150,100,80mm | 마이크로 덕트(MD)용 | 175mm-2way, 4way 5공가능 |
| 150mm-2way, 4way 3공가능 | ||
| 100mm-2way, 4way 2공가능 | ||
| 80mm-2way, 4way 1공가능 |

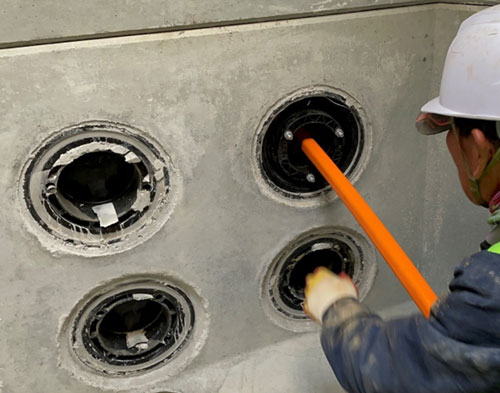

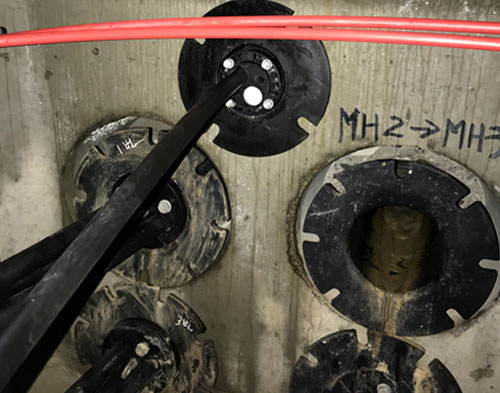

직매용 4way 현장
내관용 4way 사각 현장
구성품

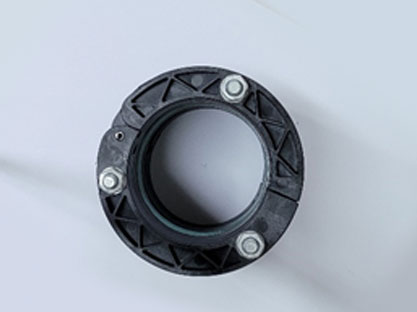

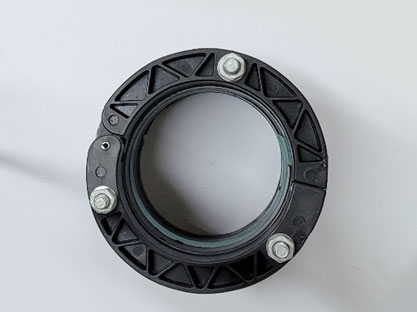

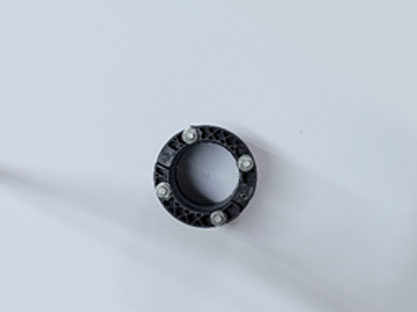

관로구링
175mm
150mm
100mm
80mm

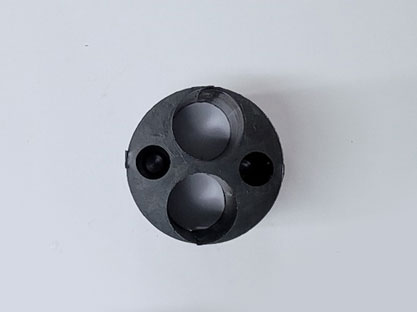

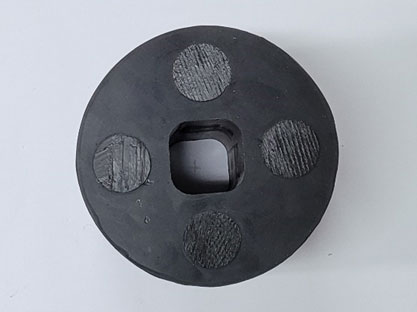

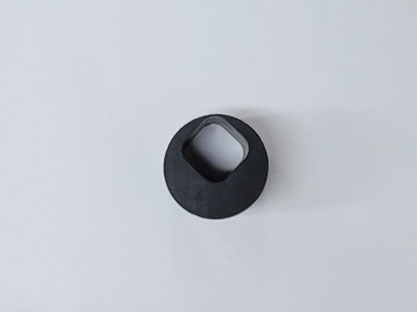

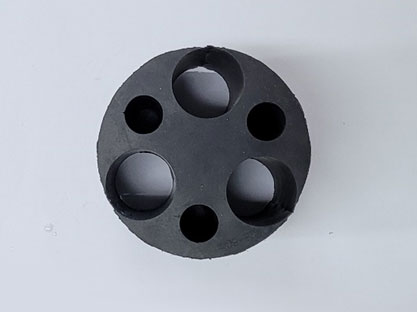

고무패킹
모든 고무패킹은 고객 요청에 의한 주문 제작 가능

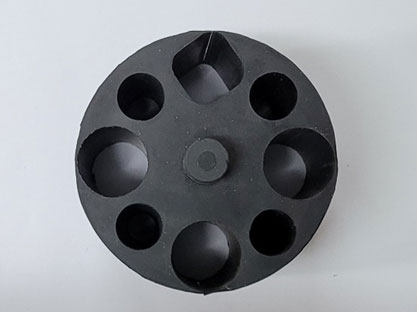

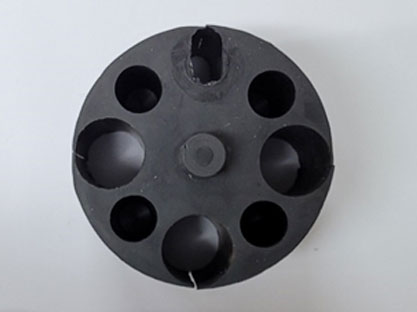

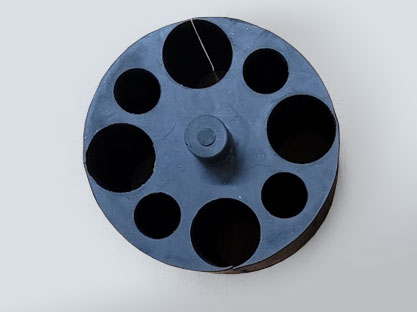

· 175mm 고무 패킹
3공(원형 DI 12/10-4) + 1공(DI 12/10-2)
3공(원형 DI 12/10-4) + 1공(사각 DI 12/10-4)
4공(원형 DI 12/10-4)
1공(사각 TWD 14/10-4)

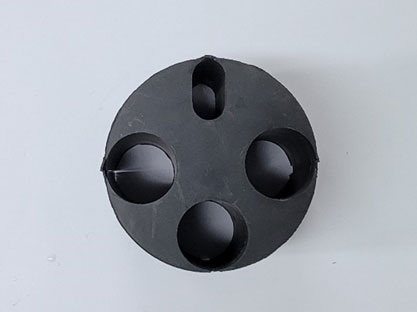

· 150mm 고무 패킹
3공(원형 DI 12/10-4) + 1공(DI 12/10-2)
3공(원형 DI 12/10-4)

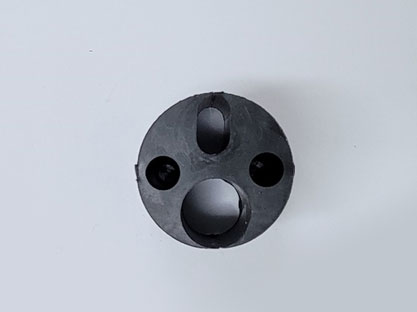

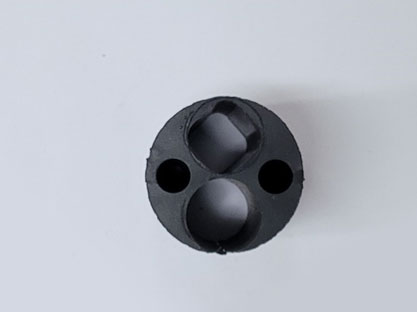

· 100mm 고무 패킹
2공(원형 DI 12/10-4)
1공(원형 DI 12/10-4 ) + 1공(DI 12/10-2)
1공(원형 DI 12/10-4 ) + 1공(사각 DI 12/10-4)

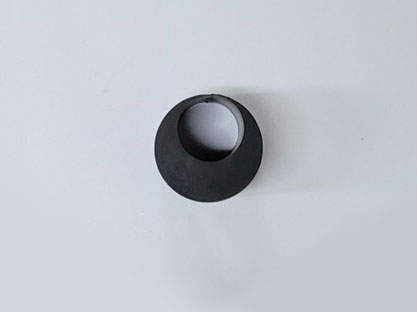

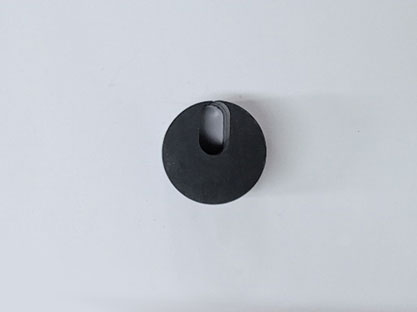

· 80mm 고무 패킹
1공(원형 DI 12/10-4)
1공(사각 DI 12/10-4)
1공(DI 12/10-2)
플라스틱 봉
예비공에 대한 막음용, 향후 봉 제거 후 덕트 포설 가능
