PE 파이프 유지 보수 자재

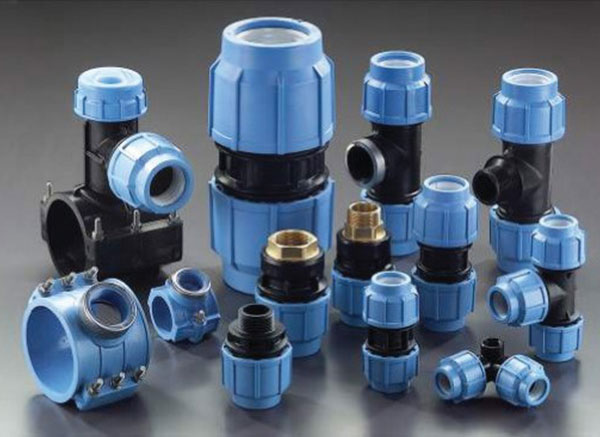

조임식 이음관

트러스트링과 더블립 가스켓을 사용하는 특수 구조의 조임식 이음관으로서 분리하지 않고 시공 및 보수 가능

• 특수 구조의 가스켓으로 캡 분해 없이 시공 가능, 시공이 빠르고 용이함
• 제품 생산 번호로 이력 추적 가능
• 다양한 제품군으로 유지보수 솔루션 제공
• 파이프의 표면손상, 타원등에도 뛰어난 수밀성능

• 품목 : 소켓, 엘보1S, 엘보, 정티, 이경티, 레듀셔, 밸브소켓(m,f), 앤드캡
• 규격 : D20 ~ D110

MULTI / JOINT

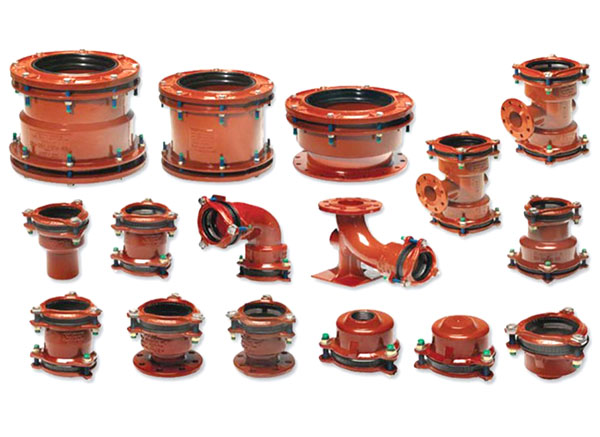

멀티조인트 이음관

특수 구조의 가스켓이 내장되어 있어 치수 및 재질이 다른 관과의 접합이 용이하고, 긴급보수에 최적의 이음관

• 특수 구조로 개발된 가스켓을 사용하고 외경과 재질이 상이한 이종관
  (PE, PVC, 강관 등)도 쉽게 연결
• 연결부위 완벽한 누수방지
• 작업성이 우수하여, 시공비 절감

• 품목 : 소켓, 엘보1S, 엘보, 정티, 이경티, 1F정티, 레듀셔, 앤드캡 외
• 규격 : D50 ~ D1200

타관종 접합

외경이 다른 PE관 간의 접합 및 분기 , 덕타일 주철관, 강관, 내충격수도관(PVC)과 PE관의 분기 또는 접합 제수밸브와 PE관과의 접합, 유니조인트 호환소켓 접합

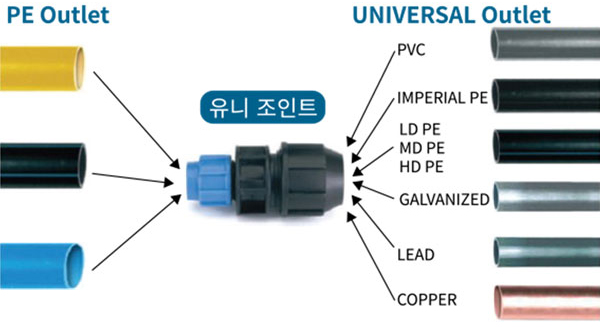

유니조인트 호환소켓 접합

유니조인트(uni-joint)는 KS PE관과 타관종(구KS PE, PVC, steel관 외)과 접합용 이음관이다.
기존의 타관종 접합에 사용된 T/F 이음(밸브소켓 접합)의 자재비, 시공비를 절감 할 수 있는 이음관

유니조인트 호환소켓 접합

PE 외경 (mm)	타관 외경 (mm)	PE 외경 (mm)	타관 외경 (mm)
20	15 ~ 21	25	27 ~ 35
20	21 ~ 27	32	21 ~ 27
20	27 ~ 35	32	27 ~ 35
25	21 ~ 27

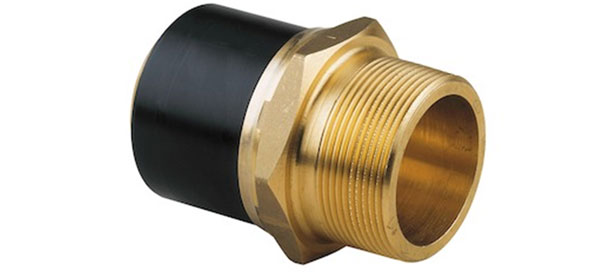

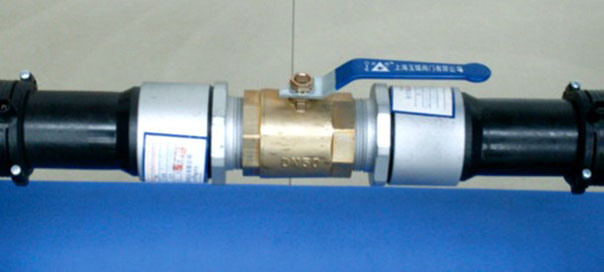

전이이음관 접합

Transition Fitting(T/F) 이라고도 하며 밸브소켓이라고도 한다.
한쪽은 PE이며, 다른 반대쪽은 금속 재질 로 되어 있어, 타관종 접합이 용이하다.

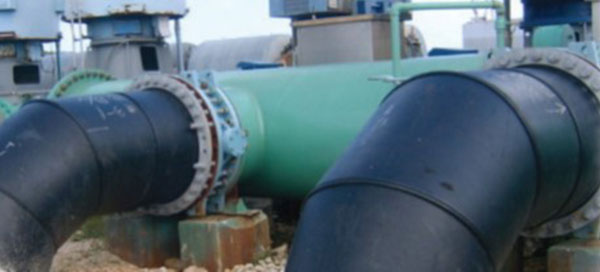

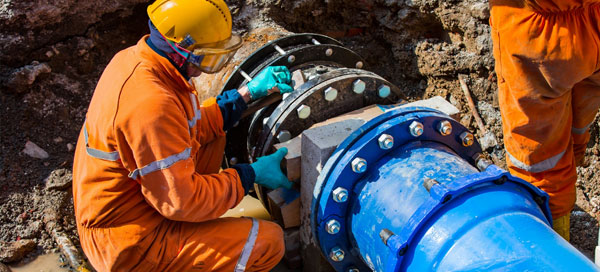

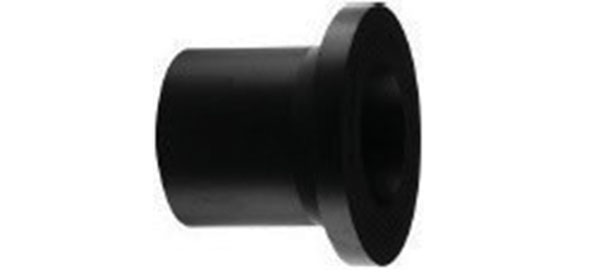

플랜지 접합

재질이 다른 관과의 접합, 제수밸브 연결시 플랜지를 이용하여 접합한다.

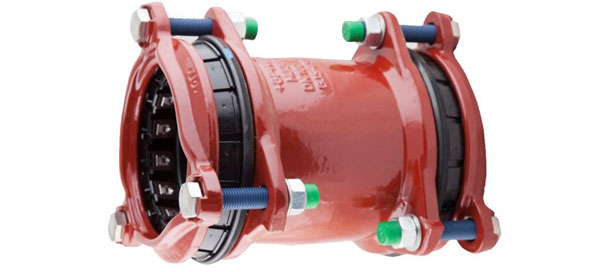

멀티조인트 접합

특수 구조의 가스켓으로 외경이 상이한 다른 재질의 관 접합 가능하며 완벽한 누수 방지

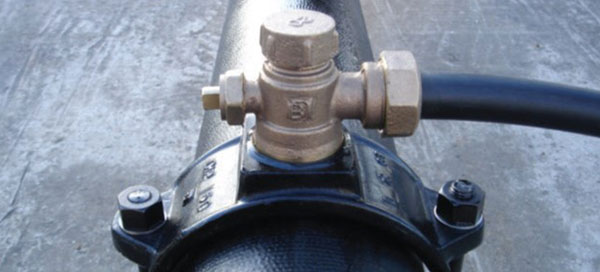

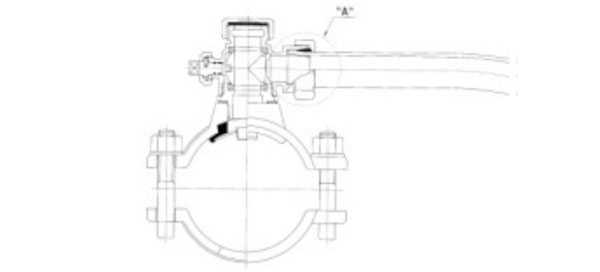

새들붙이 분수전(주철 PE관 분기)

본관이 PE 재질이 아닌 주철관, PVC관일 경우 PE관의 분기시 사용하며 부단수 분기가 가능하다.
